スコアボード
用途に合わせて製作いたします。お気軽に弊社営業部までお問合せください →お問合せはこちらから
 ■ 野球判定表示板 BSOスコアボード 無線式
 高輝度LED:青緑、黄、赤

 材質:鋼板製 本体t=2.3mm、
          フードt=1.6mm

 レンズ:アクリル製(透明)

 使用温度範囲:-5〜40℃

 設置場所:屋外

 無線式リモコン付

 品  番
HMS-7150L
HMS-7200L
HMS-7250L
備考

 口  径 (mm)

150
200
250
 消費電力 (W)
100 最大
150 最大
200 最大

 外形寸法(mm)
950×950×180
1150×1130×180
1350×1280×180
WHD、フード含まず
 フード長 (mm)
150
200
250

 質  量 (kg)
約 75
約 85
約 130
 外観図
 仕様書
リモコンHAT-7:外観図 仕様書

 ■ 野球判定表示板 BSOスコアボード 卓上操作盤
メジャー基準に対応した新BSOスコアボードです
 高輝度LED:青緑、黄、赤

 材質:鋼板製 本体t=2.3mm、
          フードt=1.6mm

 レンズ:アクリル製(透明)

 使用温度範囲:-5〜40℃

 設置場所:屋外

 品  番
HYS-7150L
HYS-7200L
HYS-7250L
備考

 口  径 (mm)

150
200
250
 消費電力 (W)
100 最大
150 最大
200 最大

 外形寸法(mm)
950×950×180
1150×1130×180
1350×1280×180
WHD、フード含まず
 フード長 (mm)
150
200
250

 質  量 (kg)
約 75
約 85
約 130
 外観図
 仕様書

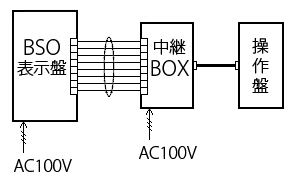

系統図 中継ボックスHSS-7D
外形図仕様書
操作盤HCB-7W
外形図仕様書NEW
 ■ 野球判定表示板 BSOカウント表示機 無線式 持ち運びタイプ (株)リンク製
 NEW


CDWZ-280B

 軽量:1.2kg 持ち運びタイプ

 単三アルカリ電池8本使用
 全灯1時間10分(2〜3試合)
 EC02モードにて5時間45分

 高輝度LED:外野からでも
 よく見えます

 無線式リモコン1台付

 取っ手、吊金具付


 品  番
CDWZ-280B
備  考

 口  径 (mm)

50φ
 1口径につき 5φLED 10個
 表面処理
本体:0.5t無反射アクリルマット材

 電源部
 本体:乾電池(単三形アルカリ電池8本)
  または専用ACアダプタ(別売)
 リモコン:乾電池(単四形2本)
 外形寸法(mm)
500× 360×30
 WHD
 質  量
約 1.2kg
 使用場所
屋 外
 防雨対応品ではありません
 雨のかからない場所で使用ください
 オプション(別売)
専用ACアダプタ、キャリングバック
 取扱説明書はこちら
 参考通信距離  見通し 80m 以上
 ※設置状態により異なります。通信を保証する距離ではありません。
 ■ 野球判定表示板 BSOカウント表示器 中型据置タイプ (株)リンク製
 NEW


CDZ-580B

リモコンH
(ハンドヘルド)
RC-280ZS
リモコンD
(デスクトップ)
RC-580ZS
 品  番
CDZ-580B (-HまたはD)
備  考

 口  径 (mm)

100φ
 1口径につき 5φLED 60個
 表面処理
5mm 無反射アクリルマット材
 消費電力
全点灯時 MAX 60W
 待機時 約10W
 電  源
商用電源 単相AC 90〜250V
 外形寸法
746×506×56mm
 WHD 突起は含まず
 質  量
約 6kg
 使用温度範囲
-20〜+60 結露のないこと
 リモコン  ハンドヘルド(乾電池_単4形 2本) CDZ-580B-H もしくは
 デスクトップリモコン(ACアダプター付)CDZ-580B-D をお選びください。
 参考通信距離  見通し 150m 以上(地上高1.5m)
 ※設置状態により異なります。通信を保証する距離ではありません。

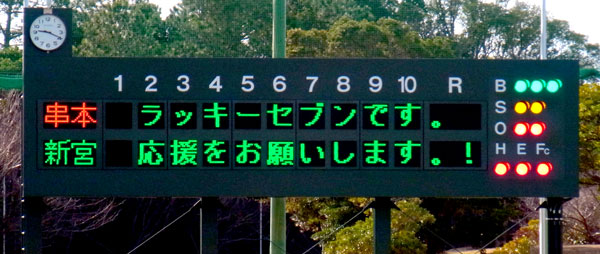

 ■ LEDスコアボード製作例01

 チーム名表示: LEDユニット240mm角 4桁2段 文字高480mm角

 得点・文字表示:LEDユニット240mm角 2桁2段 文字高480mm角

 10灯式判定表示:200φLED表示灯

 外形寸法(mm):W10415×H2600×D300 (本体のみ)

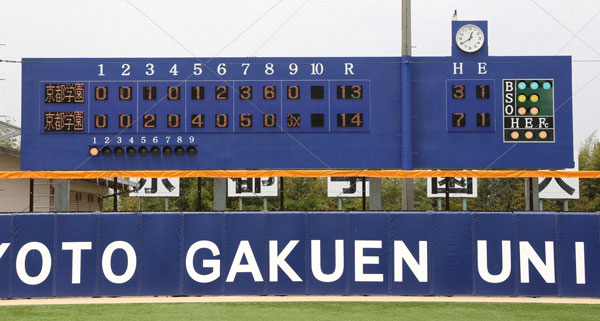

 ■ LEDスコアボード製作例02

 得点表示 : LEDユニット320mm角 16×16ドット

 BSOカウント表示 : LED、 打順表示 : LED

 外形寸法(mm) : W13700×H2800×D1300

ご覧いただいている製品情報は製品改良、見直し、その他の理由により予告なく変更することがあります。
