防雨型トランスのご案内

★上からの雨などの水にさらされる場所に最適です!

保護構造IP23の防雨型トランスをご用意しております。
上からの雨などの水がかかる場所や、しずくが落ちてくると考えられる場所に適しております。


IP23とは
鉛直から60°以内の降水によって有害な影響を受けない構造。
じょろ口を用い、300mmの高さから5分間散水させる。
指先または長さが80mmを超えない指先類似物が内部の充電部や可動部に接触する恐れがない構造。

直径12mmを超える固形物体が侵入しない構造。


*当商品は完全防水構造ではありません。激しい雨や水につかる場所ではご使用にならないようお願い致します。感電や故障の原因となります。


イメージ写真

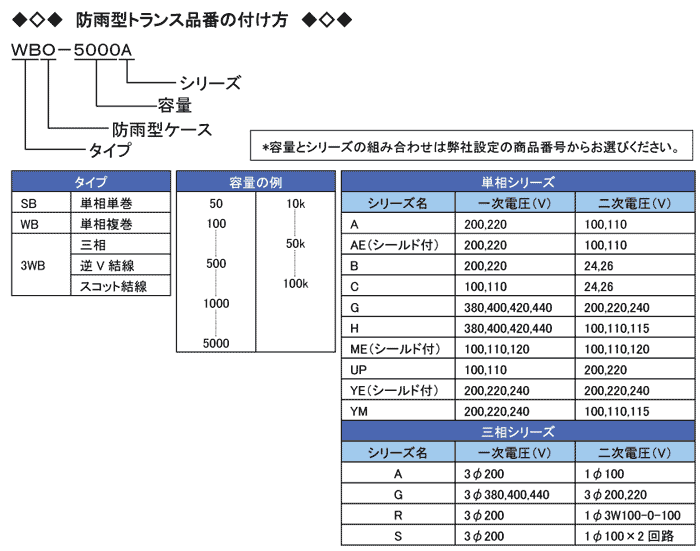

■ 防雨型ケースの一覧表
タイプ
適用容量
ケースNo.
外観寸法図
単相・単巻
SBO-***タイプ
500VA以下
204
1kVA〜6kVA
206
7.5kVA〜10kVA
208
15kVA〜20kVA
210
25kVA〜40kVA
211
50kVA〜60kVA
212
単相・複巻
WBO-***タイプ
300VA以下
204
500VA〜3kVA
206
4kVA〜6kVA
208
7.5kVA〜10kVA
210
1 2kVA〜20kVA
211
25kVA〜35kVA
212
40kVA〜50kVA
213−700
三相・複巻
3WBO-***Gタイプ
製品図面へ
300VA〜1.5kVA
206
2kVA〜6kVA
208
7.5kVA〜10kVA
210
12kVA〜20kVA
211
25kVA〜35kVA
212
40kVA〜60kVA
213
75kVA〜120kVA
214
逆V結線
(三相⇒単相二線に変換)
3WBO-***Aタイプ
1kVA〜1.5kVA
206
2kVA〜6kVA
208
7.5kVA〜10kVA
210
12kVA〜20kVA
211
25kVA〜35kVA
212
40kVA〜50kVA
213−700
逆V結線
(三相⇒単相三線に変換)
3WBO-***Rタイプ
製品図面へ
1kVA〜1.5kVA
206
2kVA〜6kVA
208
7.5kVA〜10kVA
210
12kVA〜20kVA
211
25kVA〜35kVA
212
40kVA
213
50kVA
213−700
スコット結線
(三相⇒二相に変換)
3WBO-***Sタイプ
2kVA〜6kVA
208
7.5kVA〜10kVA
210
12kVA〜20kVA
211
25kVA〜35kVA
212
40kVA
213
50kVA
213−700

ケース写真
外観寸法図
ケースNo.204
外観寸法図
ケースNo.206

ケースNo.212


※仕様・外観寸法図などpdfをご覧いただくためには、Adobe社のAdobe Readerが必要です。
Adobe Readerをお持ちでない場合には、Adobe社のホームページからダウンロードしてください。

*****
ご注意

この仕様・外観寸法図は、外形寸法、仕様など お客様に製品の概要を参照していただく目的で掲載させていただいております。
ダウンロードもしくは印刷したものを契約内容の一部に使用することはお控え下さい。
ご契約内容の一部にご使用の場合は、弊社営業部までご連絡くださいますようお願いいたします。
正式発行の仕様書を提供させていただきます。

ご覧いただいている製品情報は製品改良、見直し、その他の理由により予告なく変更することがあります。
