トランス クランパー取付け向きおよび寸法変更のお知らせ

本ホームページで紹介しておりますトランスの一部について、作業性向上のためクランパー(端子台取付け金具)の取付け向きを変更することとなりました。それに伴い寸法なども変更になります。

変更時期:2005年6月生産分から順次変更致します。お客様へのご提供も2005年6月より順次新しい仕様となります。

ご注文の商品が新旧どちらの仕様の商品をお届けするか確認されたい場合、旧仕様の仕様外観・寸法図が必要な場合は弊社営業部までお問合わせ下さいますようお願い致します。
→営業部へのお問合わせはこちらから

この変更で製品自身の電気性能に変更はございません。

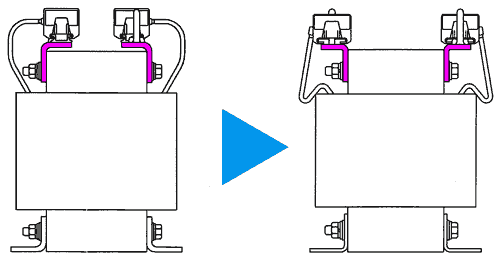

■ クランパー向き変更図(対象商品:一覧表記載全商品)

    クランパーはピンクで表示しています。

変更内容は以下の一覧表をご覧ください。

※3WT-5000S、3WT-7500Sについては、3WT-5KSから3WT-5000S、
3WT-7.5KSから3WT-7500Sに商品番号を修正しました。
■仕様一覧表および仕様・外観寸法図を変更しました (寸法、2次側端子ビス)

D:奥行き H:高さ

商品番号
修正箇所
修正前
修正後
ST-12kA
D、H
240、300
260、290
ST-15kA
D、H
250、360
270、350
ST-20kA
D、H
260、360
280、350
WT-6000A
D、H
240、290
260、280
WT-7500A
D、H
250、350
270、340
WT-10kA
D、H
260、360
280、350
3WT-3000G
D、H
190、250
210、240
3WT-4000G
D、H
200、280
220、270
3WT-5000G
D、H
220、280
230、270
3WT-6000G
D、H、2次側端子ビス
230、280、M5
250、270、M4
3WT-7500G
D、H
230、330
250、310
3WT-10kG
D、H
240、330
260、310
3WT-3000A
D、H
210、250
230、240
3WT-4000A
D、H
230、290
250、280
3WT-5000A
D、H
235、290
255、280
3WT-6000A
D、H
240、290
260、280
3WT-7500A
D、H
250、350
270、340
3WT-10kA
D、H
280、355
300、350
3WT-3000R
D、H
210、250
230、240
3WT-4000R
D、H
230、280
250、270
3WT-5000R
D、H
235、280
255、270
3WT-6000R
D
240
260
3WT-7500R D、H 250、350 270、340
3WT-10kR D、H 280、350 300、340
3WT-5000S D、H 240、280 260、270
3WT-7500S D、H 260、350 280、340
3WT-10kS
D、H
270、350
290、340
2005年5月20日
