駐車場信号システム製品
LED2灯用信号灯
LED信号灯_2灯 LED信号灯_3灯 LED信号灯_1灯 ○×進入表示灯
レーザーセンサ
NEW
LED警報灯
NEW
LED信号灯_1灯
点滅
満空表示灯
出庫注意灯セット販売 NEW

出庫注意灯(2種)、センサー(4種)、制御盤のセットです
出庫注意灯NEW
投光器 / 受光器 (入・出庫用センサー)
ビームセンサー
投光器/受光器
制御盤
満空表示盤 ***

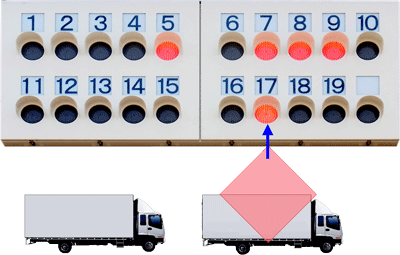

満空表示灯 トラックターミナル在車表示システム NEW
システム設置例 ループコイル

その他 商品例
ご覧いただいている製品情報は製品改良、見直し、その他の理由により予告なく変更することがあります。

 LED信号灯 2灯
視認性がよい!明るく均一に発光!見易い表示!
★ 高輝度LEDを採用し直射日光による信号間違いがなくなりました!
★ レンズに色がついていないので、太陽光が当たった時でも青信号か赤信号かよく見えます!
★ LED点灯方式で電球切れの心配なし!
 ■ 壁掛、横型
品番
HSL-2100W
HSL-2150W
HSL-2200W
HSL-2250W

口径(mm)
110
150
200
250
消費電力(W)
約10
約15
約20
約30
本体横幅(mm)
380
500
600
730
本体高さ(mm)
220
260
320
380
本体奥行(mm)
100
100
100
120
フード長(mm)
100
150
200
250
質量(kg)
約6
約8
約12
約18
仕様書
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 右 赤(高輝度タイプ)
    左 青緑(高輝度タイプ)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

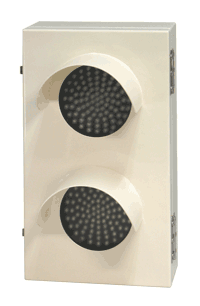

 ■ 壁掛、縦型
品番
HSL-2100T
HSL-2150T
HSL-2200T
HSL-2250T

口径(mm)
110
150
200
250
消費電力(W)
約10
約15
約20
約30
本体横幅(mm)
220
260
320
380
本体高さ(mm)
380
500
600
730
本体奥行(mm)
100
100
100
120
フード長(mm)
100
150
200
250
質量(kg)
約6
約8
約12
約18
仕様書
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 上 赤(高輝度タイプ)
    下 青緑(高輝度タイプ)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

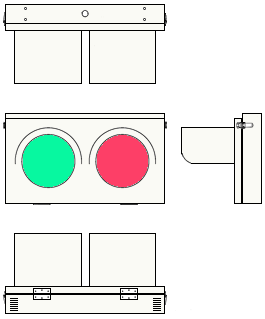

 ■ 天井直付け、横型
品番
HSL-2100C
HSL-2150C
HSL-2200C
HSL-2250C
***
口径(mm)
110
150
200
250
消費電力(W)
約10
約15
約20
約30
本体横幅(mm)
380
500
600
730
本体高さ(mm)
240
280
340
405
本体奥行(mm)
100
100
100
120
フード長(mm)
100
150
200
250
質量(kg)
約6
約8
約13
約20
仕様書
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 右 赤(高輝度タイプ)
    左 青緑(高輝度タイプ)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

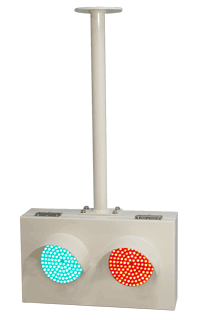

 ■ 天井吊下げ、横型
品番
HSL-2100P
HSL-2150P
HSL-2200P
HSL-2250P

口径(mm)
110
150
200
250
消費電力(W)
約10
約15
約20
約30
本体横幅(mm)
380
500
600
730
本体高さ(mm)
220
260
320
380
本体奥行(mm)
100
100
100
120
フード長(mm)
100
150
200
250
ポール長(mm)
500
500
500
500
質量(kg)
約6
約8
約12
約18
ポール質量(kg)
約4
約4
約4
約4
仕様書NEW
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 右 赤(高輝度タイプ)
    左 青緑(高輝度タイプ)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

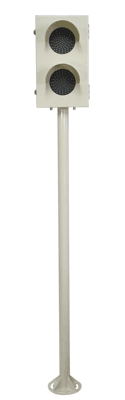

 ■ 自立ポール付、縦型
品番
HSL-2100S
HSL-2150S
HSL-2200S
HSL-2250S

口径(mm)
110
150
200
250
消費電力(W)
約10
約15
約20
約30
本体横幅(mm)
220
260
320
380
本体高さ(mm)
380
500
600
730
本体奥行(mm)
100
100
100
140
フード長(mm)
100
150
200
250
ポール長(mm)
1300
1300
1300
1300
本体質量(kg)
約6
約8
約12
約18
ポール質量(kg)
約10
約10
約10
約14
仕様書
外観図
共通仕様
定格電圧 : AC100V(50/60Hz)
LED :上 赤(高輝度タイプ)
下 青緑(高輝度タイプ)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加右して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

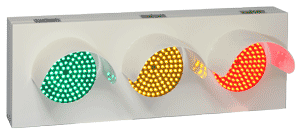

 LED信号灯 3灯
視認性がよい!明るく均一に発光!見易い表示!
 ■ 壁掛、横型
品番
HSL-3150W
HSL-3200W

口径(mm)
150
200
消費電力(W)
約15
約20
本体横幅(mm)
730
880
本体高さ(mm)
260
320
本体奥行(mm)
100
100
フード長(mm)
150
200
質量(kg)
約12
約18
仕様書
準備中
準備中
外観図
準備中

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 右 赤、 中 黄、 左 青緑
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

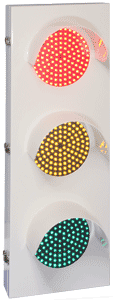

 ■ 壁掛、縦型
品番
HSL-3150T
HSL-3200T

口径(mm)
150
200
消費電力(W)
約15
約20
本体横幅(mm)
260
320
本体高さ(mm)
730
880
本体奥行(mm)
100
100
フード長(mm)
150
200
質量(kg)
約12
約18
仕様書
準備中
準備中
外観図
準備中
準備中

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 上 赤、 中 黄、 下 青緑
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

 LED信号灯 1灯
視認性がよい!点灯時のみ色表示!見易い表示!
 ■ 壁掛
品番
HSL-1150W
HSL-1200W

口径(mm)
150
200
消費電力(W)
約15
約20
本体横幅(mm)
260
320
本体高さ(mm)
260
320
本体奥行(mm)
100
100
フード長(mm)
150
200
質量(kg)
約4
約6
仕様書
PDF NEW
PDF NEW
外観図
PDF NEW
PDF NEW

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 赤(黄、青緑)
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

このページの最初へ

 LED ○×進入表示灯
視認性がよい!点灯時のみ○×表示!見易い表示!
 ■ 壁掛
品番
MSL-150W
MSL-200W

口径(mm)
160
220
本体横幅(mm)
260
320
本体高さ(mm)
260
320
本体奥行(mm)
100
100
質量(kg)
約4
約6
仕様書
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : ○青緑、×赤
レンズ : 3mm アクリル板 ファインマット
制御方式 : AC100V入力方式、無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

 LED 満空表示灯
視認性がよい!点灯時のみ満空表示!見易い表示!
 ■ 壁掛
品番
MKL-160W
MKL-320W

表示サイズ(mm)
160×160
320×320
本体横幅(mm)
260
400
本体高さ(mm)
260
400
本体奥行(mm)
150
150
質量(kg)
約4
***
仕様書
準備中
準備中
外観図

共通仕様

定格電圧 : AC100V(50/60Hz)
LED : 満:赤、空:緑
レンズ : 3mm アクリル板 ファインマット
電源 : AC100V入力
制御方式 : 無電圧接点方式
材質 : 鋼板
塗装色 : マンセル 2.5Y 9/1(メラミン焼付塗装)
構造・設置条件 : 防滴構造・屋内及び屋外
絶縁耐力 : AC1000V1分間印加して異常なきこと
絶縁抵抗 : 20MΩ以上(DC500Vメガにて)

※消費電力は1灯点灯時
※外形寸法にはちょう番、パッチン錠は含まれていません

 LED警報灯(ブザー付) NEW
★LEDを使用した警報灯です。回転または点滅、低速または高速切替付、同時にブザーが鳴動します。

モーターレス型LED回転灯の採用によりモーターの故障が無くなりました
 ■ GRR-100BN 壁掛型 NEW
ブザー付警報灯 壁掛型

NEW
内部スイッチにより回転と点滅および低速と高速切替付
モーターレス型LED回転灯の採用によりモーターの故障が無くなりました

ブザー音量調整付

 ■ GRR-100TN 天付型 NEW
ブザー付警報灯 天付型

NEW
内部スイッチにより回転と点滅および低速と高速切替付
モーターレス型LED回転灯の採用によりモーターの故障が無くなりました

ブザー音量調整付

 ■ GRR-100PN 天吊型 NEW
ブザー付警報灯 天吊型

NEW
内部スイッチにより回転と点滅および低速と高速切替付
モーターレス型LED回転灯の採用によりモーターの故障が無くなりました

ブザー音量調整付

 ■ GRR-100BPSN 自立型 NEW
ブザー付警報灯 自立型

NEW
内部スイッチにより回転と点滅および低速と高速切替付
モーターレス型LED回転灯の採用によりモーターの故障が無くなりました

ブザー音量調整付

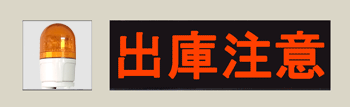

 出庫注意灯 NEW
★出庫時の安全を確保します。両面表示で通行者が気が付きやすい。

モーターレス型LED回転灯の採用によりモーターの故障が無くなりました
 HKS-150KNEW

表示文字はイメージです
モーターレス型LED回転灯の採用で
モーターの故障が無くなりました

形 状:両面、横、壁突出型、防雨構造

表示部:「出庫注意」黒地に赤文字、文字高さ100mm
     赤LED内照式 点滅

回転灯:黄色LED 閃光速度215回/分

電子ブザー:フリッカー音、音圧:60〜80dB(前方1m)

入力信号:AC100V

定格電圧:AC100V(50/60Hz)
消費電力:約150VA
材質:鋼板 t=1.6mm、塗装色:マンセル2.5Y9/1全ツヤ
設置場所:屋外
質 量:約18kg

 HKS-100J NEW
一般車両や狭い敷地に最適です
モーターレス型LED回転灯の採用で
モーターの故障が無くなりました

形 状:両面、自立、防雨構造

表示部:「出庫注意」黒地に赤文字、文字高さ80mm

赤LED内照式 点滅

回転灯:黄色LED 閃光速度215回/分

電子ブザー:プルル音、音圧:0〜90dB(前方1m)
    (使用環境により音量最小でも0にならない場合があります)

入力信号:AC100V

電源電圧:AC100V(50/60Hz)
消費電力:100VA
材質:鋼板製(t=1.6mmt)、塗装色マンセル2.5Y9/1全ツヤ
設置場所:屋外
質量:約30kg

出庫注意灯のセット販売のご案内はこちら→

 HKS-150JNEW
大型車両に最適です
モーターレス型LED回転灯の採用で
モーターの故障が無くなりました

形 状:両面、自立、防雨構造

表示部:「出庫注意」黒地に赤文字、文字高さ100mm

赤LED内照式 点滅

回転灯:黄色LED 閃光速度215回/分

電子ブザー:プルル音、音圧:0〜90dB(前方1m)
    (使用環境により音量最小でも0にならない場合があります)

入力信号:AC100V

電源電圧:AC100V(50/60Hz)
消費電力:200VA
材質:鋼板製(t=1.6mmt)、塗装色マンセル2.5Y9/1全ツヤ
設置場所:屋外
質量:約40kg

出庫注意灯のセット販売のご案内はこちら→

このページの最初へ

 ビームセンサー(投光器 / 受光器) 10m用 電圧:DC24V  材質:鋼板 塗装色:2.5Y9/1

★ 投光器、受光器 1セットで車両を検知します。        拡散反射式車両センサーはこちら
★ 2セット設置で車両の方向を検知します。

★ 設置時のでっぱりが半分以下になり車がこすりにくくなりました。!
★ 薄型デザインでスマートな印象を与えます!

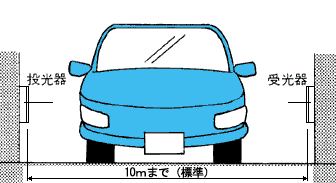

投光器、受光器 設置図    ビームセンサー用制御盤はこちら

 GT-10GN 露出型

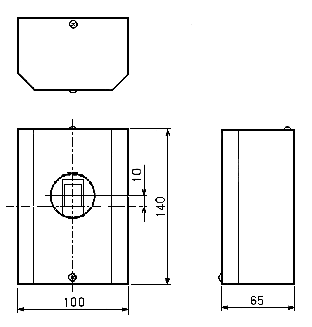

GT-10GN外観寸法図へ

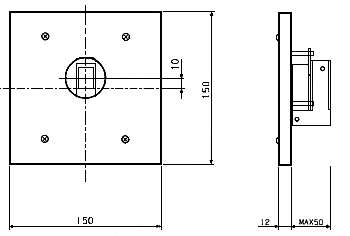

 GT-10UN 埋込型
GT-10UN外観寸法図へ
 GT-10PN ポール付

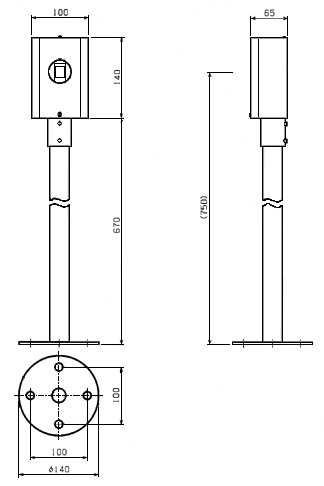

GT-10PN外観寸法図へ

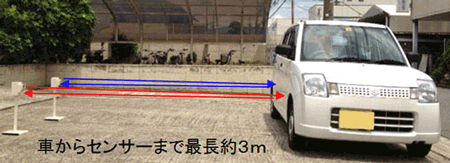

 拡散反射センサー

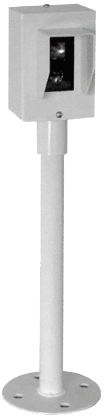

自立タイプ_GK-3P
 両側にセンサーが置けない場合は、
 拡散反射式の車両センサーが利用できます

 投光・受光を一台のセンサーで行います

 検出距離:0.1〜約3m
 検出エリア:300mm×900mm
 使用周囲照度:20,000Lx以下

 定格電圧:DC12V〜24V
 使用環境:屋外防滴仕様 保護構造:IP23
 使用温度範囲:-20〜55℃
 使用湿度範囲:35〜85%RH(結露なきこと)


露出タイプ_GK-3G

埋め込みタイプ_GK-3U

自立タイプGK-3P
露出タイプGK-3G
埋め込みタイプGK-3U
仕様書
外観図

拡散反射式センサー用制御盤へ

*
パンフレットはこちらから
_
NEW_新しくなりました
 レーザーセンサー NEW
 センサー1台で車両の進行方向を検知します

 車両検知距離:1〜9m
 検知有効範囲:3m×9mMAX
 定格電圧:DC24V
 使用環境:屋外防滴仕様 IP65
 使用温度範囲:-10〜40℃

壁掛タイプ_LS-JG


自立タイプ_LS-JP

壁掛タイプ_LS-JG
自立タイプ_LS-JP
仕様書
PDFNEW
外観図
PDFNEW
2017/10/30:自立タイプの仕様書、図面を更新しました

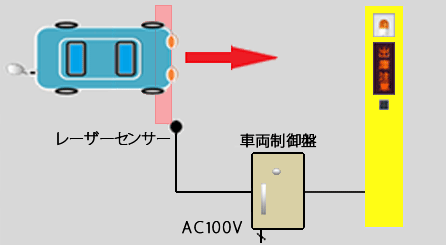

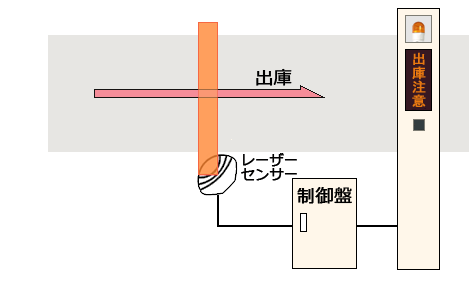

1回路用でのご使用例
パンフレットはこちらから

特徴付両面版NEW

 ループコイル  (2セット埋設で車両方向を検知します)

ループコイル

ループコイルの販売は50m巻、100m巻になります


埋設例

巻数表
B寸法
1.0m
1.5m
2.0m
2.5m
3.0m
3.5m
4.0m
A
寸法
1.0m
4
4
4
3-4
3
3
3
1.5m
4
4
3-4
3
3
3
3
2.0m
3-4
3-4
3
3
***
***
***
2.5m
3-4
3
3
***
***
***
***
ループコイルの巻数は、設置環境により多少異なる場合があります

 制御盤 入力電源:AC100V 材質:鋼板1.6mm 塗装色:マンセル2.5Y9/1
■ GSL-001SN

1回路用 制御盤 [投受光器] (入庫または出庫のみを制御)

仕様書 外観図

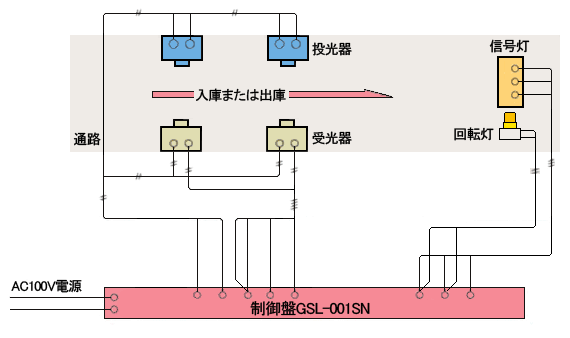

ビームセンサー使用例 (入庫または出庫のみを制御)

■ GSL-002SN

2回路用 制御盤 [投受光器] (入庫・出庫の双方を制御)

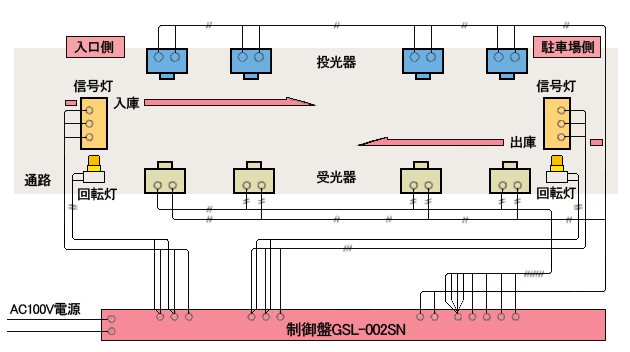

ビームセンサー使用例 (入庫・出庫の双方を制御)

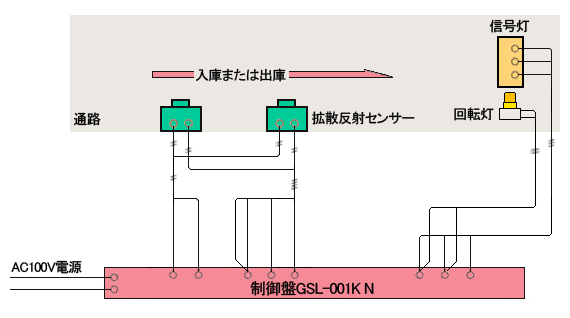

■ GSL-001KN

1回路用 制御盤 [拡散反射式センサー] (入庫または出庫のみを制御)

仕様書 外観図
拡散反射式センサー使用例 (入庫または出庫のみを制御)

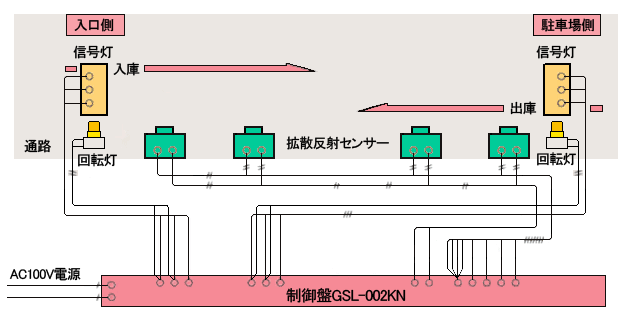

■ GSL-002KN

2回路用 制御盤 [拡散反射式センサー] (入庫・出庫の双方を制御)
拡散反射式センサー使用例 (入庫・出庫の双方を制御)

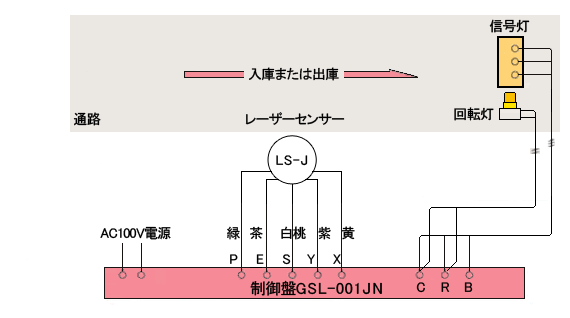

■ GSL-001JN NEW

1回路用 制御盤 [レーザーセンサー] (入庫または出庫のみを制御)

仕様書 外観図
レーザーセンサー使用例 (入庫または出庫のみを制御)

接続図

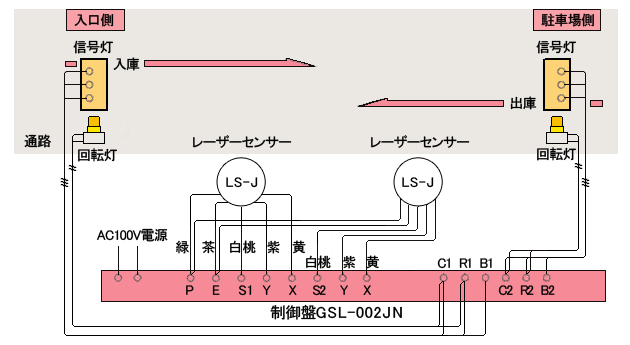

■ GSL-002JN NEW

2回路用 制御盤 [レーザーセンサー] (入庫・出庫の双方を制御)
レーザーセンサー使用例 (入庫・出庫の双方を制御)

接続図

■ GSL-001LN ループコイル検知器内蔵

1回路用 制御盤 (入庫または出庫のみを制御)

外観図

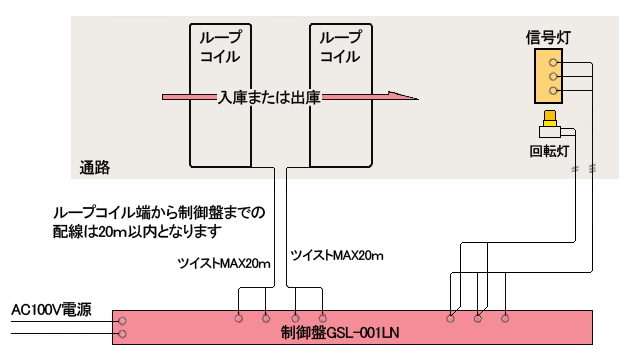

ループコイル使用例 (入庫または出庫のみを制御)

ループコイル端から制御盤までの配線が20mを超える場合には独立した検知器収納盤が必要です

■ GSL-002LN ループコイル検知器内蔵

2回路用 制御盤 (入庫・出庫の双方を制御)

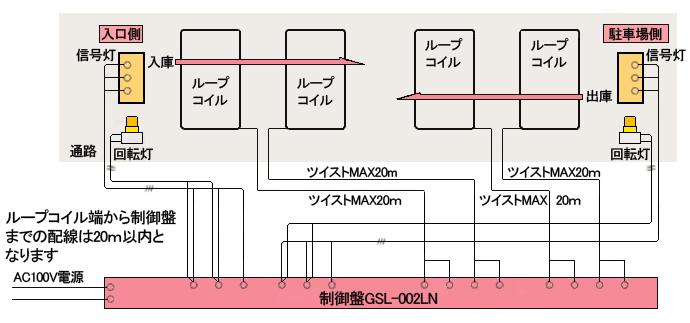

ループコイル使用例 (入庫・出庫の双方を制御)

ループコイル端から制御盤までの配線が20mを超える場合には独立した検知器収納盤が必要です

 ループコイル 検知器収納盤 入力電源:AC100V 材質:鋼板1.6mm 塗装色:マンセル2.5Y9/1

 ループコイル端から制御盤までの配線が20mを超える時には、独立した検知器収納盤が必要です

■ KSL-001

1方向検知器内蔵 (入庫または出庫のみを検知)

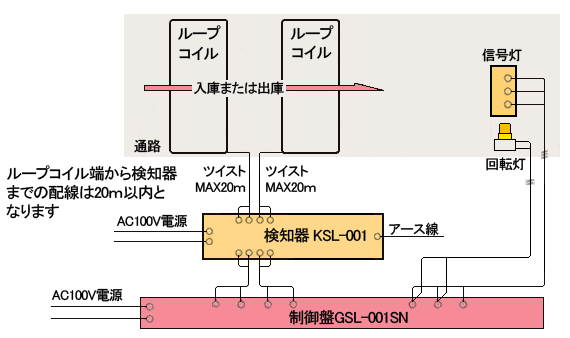

ループコイル使用例 (入庫または出庫のみを制御)

組み合わせる制御盤はGSL-001SNとなります

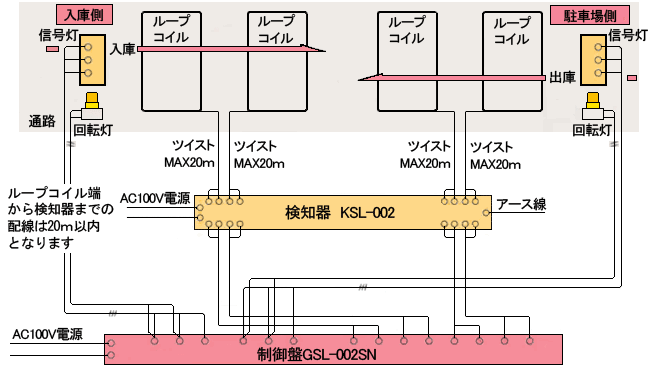

■ KSL-002

2方向検知器内蔵 (入庫・出庫の双方を検知)
ループコイル使用例 (入庫・出庫の双方を制御)

組み合わせる制御盤はGSL-002SNとなります

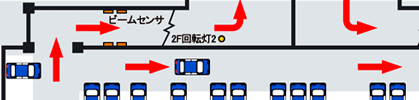

■ システム設置例
基本動作
入庫、出庫台数をカウントし満空の表示を行います。
満表示台数は、予め設定しておきます。
入出庫の検出は、ループコイルとビームセンサーで行います。
対向車両の可能性のある場所や合流地点には警告のためのブザー付回転灯を設置します。

 その他の商品例
両面信号灯、文字表示、外装ステンレスヘアライン仕上げ、ランプ式
などお客様の要望に応じて設計、製作いたします


***

ご覧いただいている製品情報は製品改良、見直し、その他の理由により予告なく変更することがあります。

※仕様・外観寸法図などpdfをご覧いただくためには、Adobe社のAdobe Readerが必要です。Adobe Readerをお持ちでない場合には、Adobe社のホームページからダウンロードしてください。

*****
ご注意

この仕様・外観寸法図は、外形寸法、仕様など お客様に製品の概要を参照していただく目的で掲載させていただいております。
ダウンロードもしくは印刷したものを契約内容の一部に使用することはお控え下さい。
ご契約内容の一部にご使用の場合は、弊社営業部までご連絡くださいますようお願いいたします。
正式発行の仕様書を提供させていただきます。
営業部sales@hallo-signal.co.jp

鎌田信号機株式会社
Copyright (C) 2009 Kamada Signal Appliances Co.,Ltd. All Rights Reserved.
